Das ENERTRAG Verbundkraftwerk® Uckermark

Der Prototyp für saubere Energieversorgung

Das ENERTRAG Verbundkraftwerk® ersetzt konventionelle Kraftwerke. Vollständig.

Das ENERTRAG Verbundkraftwerk® in der Uckermark erzeugt Strom aus Wind und Sonne, dazu grünen Wasserstoff und Wärme. Ein Batterie- und ein Wasserstoffspeicher stabilisieren die Energieversorgung. Diese Kombination ermöglicht die Lieferung von erneuerbarer Energie bedarfsgerecht und vorhersagbar – so, wie man es aus konventionellen Kraftwerken kennt. Das Verbundkraftwerk kann somit konventionelle Kraftwerke vollständig ersetzen. Es ist eine Blaupause für moderne, CO2-freie Kraftwerke.


Energie regional und für Europa. Zuverlässig.

Der im ENERTRAG Verbundkraftwerk® Uckermark erzeugte Strom wird direkt ins europäische Verbundnetz eingespeist. Der grüne Wasserstoff wird dem öffentlichen Wasserstoffnetz zugeführt, über das er Orte und Gebäude in der Region mit Wärme versorgt. Die Kopplung von Strom aus Windenergie und Photovoltaik mit der Herstellung von grünem Wasserstoff sowie der Lieferung von Wärme ermöglicht die Bereitstellung einer planbaren Leistung im Gigawattbereich. Das ENERTRAG Verbundkraftwerk® Uckermark übernimmt hierbei alle wichtigen Systemfunktionen und gewährleistet die Netzstabilität.


ENERTRAG ist Vorreiter in der fossilfreien Energieversorgung. Weltweit.

Seit den ersten Windfeldern 1998 und der Errichtung des weltweit ersten ENERTRAG Verbundkraftwerk® 2011 in der Uckermark sammelt ENERTRAG wertvolle Erfahrungen zur sicheren Energieversorgung durch Erneuerbare. Schon heute profitieren davon Länder und Regionen weltweit – denn das ENERTRAG Verbundkraftwerk® ist global umsetzbar.

„Wir gestalten die nächste Phase der Energiewende.“

Jörg Müller

Vorsitzender des Aufsichtsrats der ENERTRAG SE

Das ENERTRAG Verbundkraftwerk® Uckermark im Überblick

Das Verbundkraftwerk Uckermark erzeugt auf einer Fläche von 40 x 40 Kilometern sauberen Strom, grünen Wasserstoff sowie Wärme. Detaillierte Infos zu den einzelnen Komponenten des lokalen Energiesystems gibt es nach Klick auf die Icons im Lageplan.

BATTERIESPEICHER

Batteriespeicher

UMSPANNWERK

Umspannwerk Vierraben

EINSAMMEL-UMSPANNWERK

Einsammel-Umspannwerk

EINSAMMEL-UMSPANNWERK

Einsammel-Umspannwerk

EINSAMMEL-UMSPANNWERK

Einsammel-Umspannwerk

EINSAMMEL-UMSPANNWERK

Einsammel-Umspannwerk

EINSAMMEL-UMSPANNWERK

Einsammel-Umspannwerk
Leitwarte 2024 LR-12.jpg

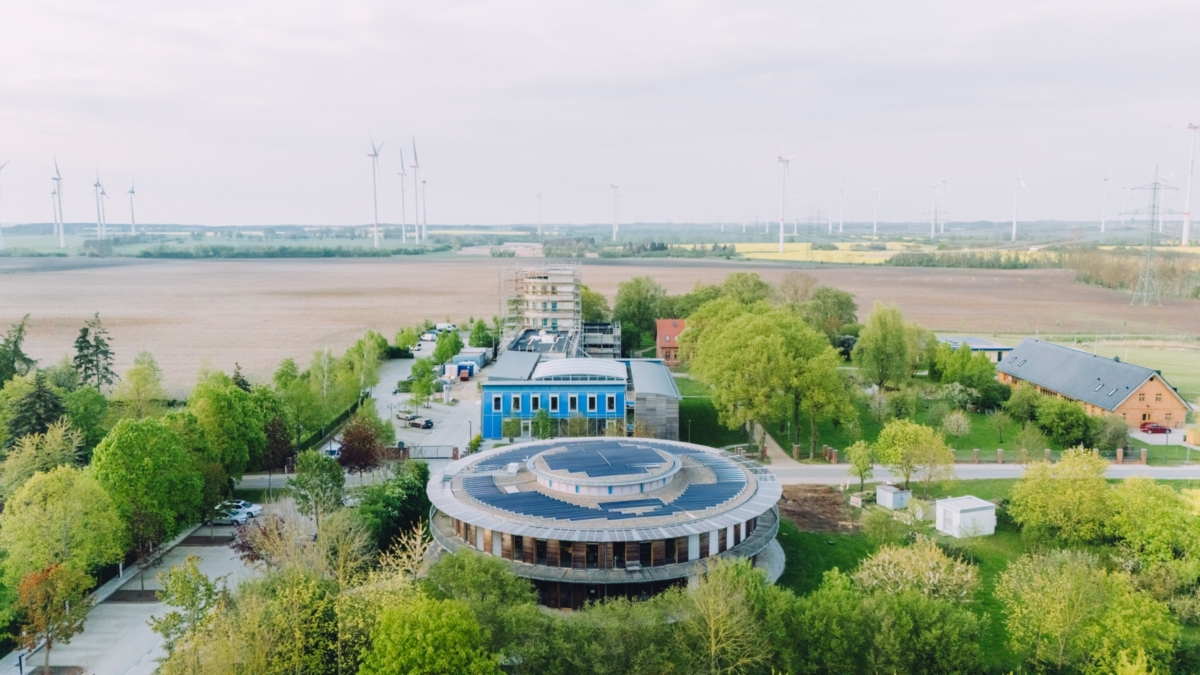

LEITWARTE

Leitwarte Dauerthal

Technische Daten

Anlagen werden überwacht1.100
Inbetriebnahme1999
In Betrieb24/7
Überwachte Leistung 2,6 GW

Funktionsweise

Die Leitwarte überwacht kontinuierlich den Betrieb des gesamten Verbundkraftwerks und seiner Komponenten, einschließlich Energieerzeugung, Umwandlung, Verteilung und Netzverbindung.

Nutzen im Verbundkraftwerk

  • Zentrale Kontroll- und Steuerungseinheit
  • Überwachung und Optimierung der Anlagenleistung
  • Einleitung und Überwachung technischer Dienstleistungen

Besonderheit bei ENERTRAG

Überwachung und Analyse der eingehenden Informationen erfolgen mit der von ENERTRAG selbst entwickelten Software Powersystem.

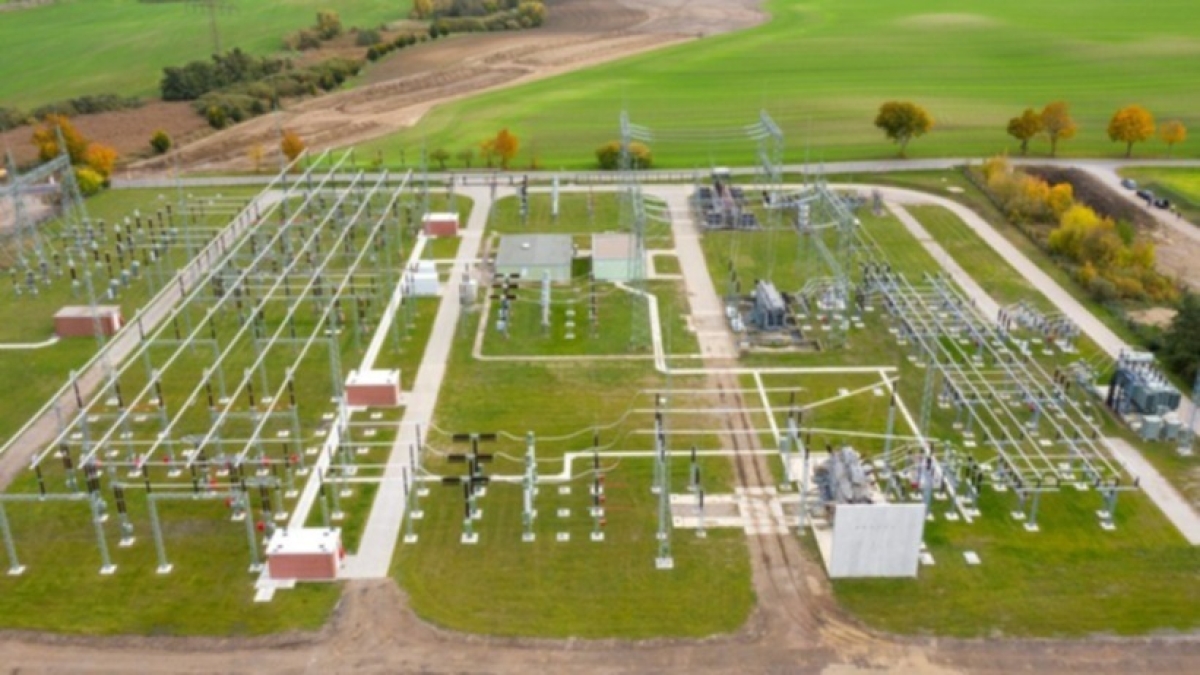

UMSPANNWERK

Umspannwerk Bertikow

Technische Daten

Mittelspannungsebene20 kV – 30 kV
Hochspannungsebene110 – 380 kV
Inbetriebnahme2003
Angeschlossene Leistung 605 mW

Funktionsweise

Umspannwerke sammeln elektrische Energie von Erzeugern ein und leiten sie an das nationale Stromnetz weiter. Zudem erhöhen/verringern sie die Spannung mithilfe von Transformatoren.

Nutzen im Verbundkraftwerk

  • Einsammeln von elektrischer Energie
  • Verbindungspunkt zu Stromnetz
  • Transformieren/regulieren zwischen verschiedenen Spannungsebenen

Besonderheit bei ENERTRAG

Das Umspannwerk Bertikow nutzt zur Leistungsregelung einen selbst entwickelten EZA-Regler, der die effiziente Steuerung von Mischparks und EEG-Anlagen ermöglicht und zur Stabilität des Stromnetzes beiträgt. Das Umspannwerk ist mit einem Großbatteriespeicher, einem Elektrolyseur und einer H₂-Rückverstromungsanlage gekoppelt, sodass ein zentraler Power-Hub entsteht. Von hier aus wird Wasserstoff direkt in die vorbeilaufende EUGAL-Pipeline eingespeist.

Enertrag Wasserstoff_ JEWRO Photography LR-96.jpg

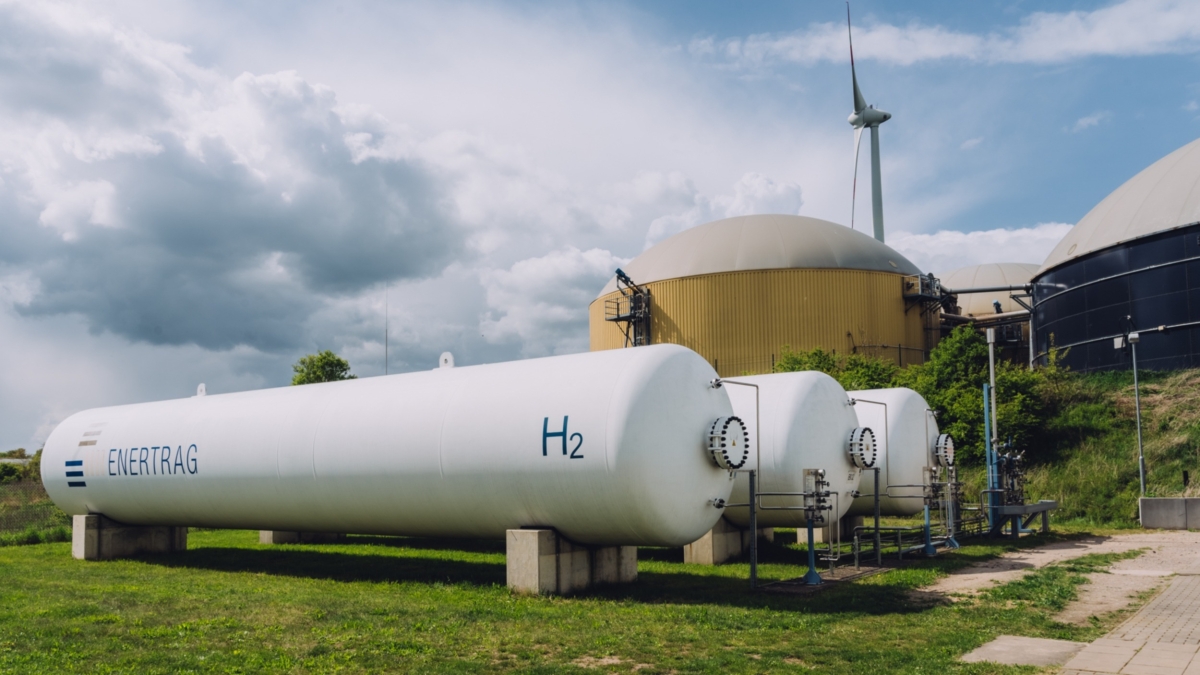

ELEKTROLYSEUR

Alkalischer Elektrolyseur (AEL) Wittenhof

Technische Daten

Nennleistung560 KW
H2 Jahresproduktion94.000 kg
Inbetriebnahme2011
Investitionsvolumen21 Mio €

Funktionsweise

Elektrolyseure spalten Wasser mithilfe von elektrischem Strom in Wasserstoff und Sauerstoff auf. Das erzeugte Gas kann gut gespeichert und transportiert werden.

Nutzen im Verbundkraftwerk

  • Speicherung von erneuerbarer Energie in gekoppeltem Wasserstoffspeicher möglich
  • Erhöhung der Flexibilität und Netzstabilität durch Bezug von Überschussstrom aus Wind- und PV-Anlagen
  • Stabilisierung des Stromnetzes durch Wasserstoffrückverstromung

Besonderheit bei ENERTRAG

ENERTRAG erzeugt ausschließlich grünen Wasserstoff, da der Elektrolyseur mit erneuerbarer Energie betrieben wird.

2020-03-06 Windspeicher_Nechlin_024.jpg

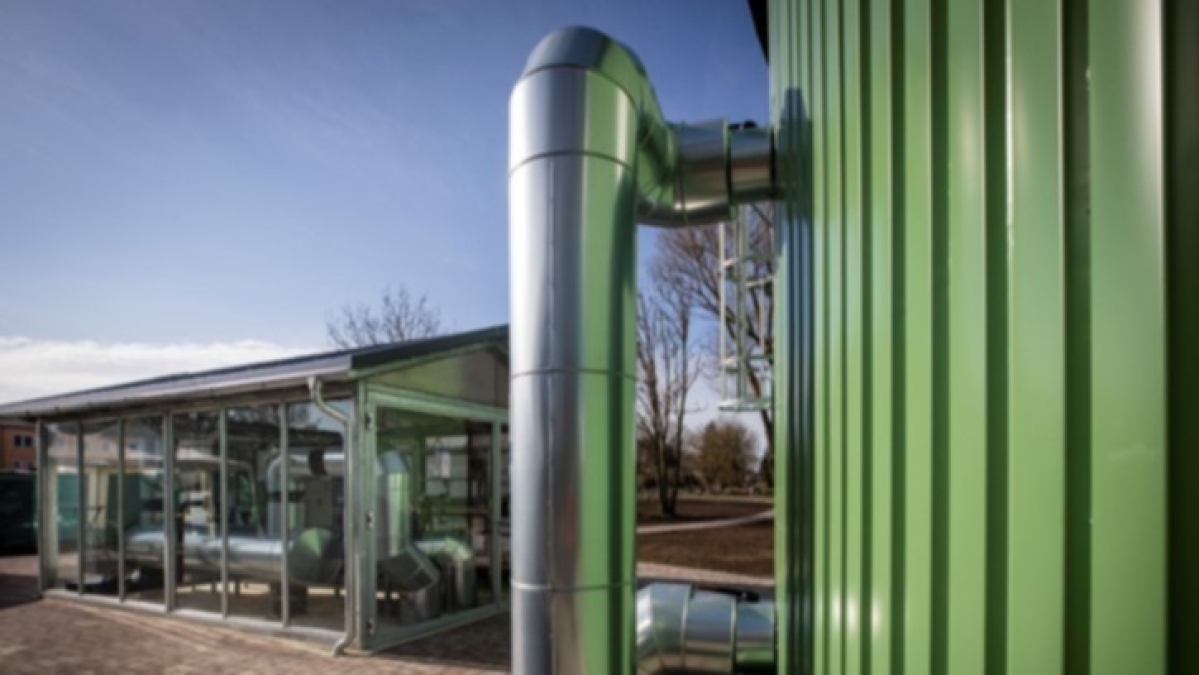

WIND-WÄRME-SPEICHER

Wind-Wärme-Speicher Nechlin

Technische Daten

Nennleistung2.000 KW
Jahresproduktion780 MWh
Inbetriebnahme2020
Haushalte35

Funktionsweise

Der Windwärmespeicher wandelt elektrische Energie in Wärmeenergie um, indem er Wasser mithilfe eines Heizstabes erhitzt. Das warme Wasser kann gespeichert werden und bei Bedarf Verbraucher mit Wärme versorgen.

Nutzen im Verbundkraftwerk

  • Speicherung überschüssiger Windenergie
  • Bereitstellung von sauberer Wärmenergie
  • Kopplung von Wärme- und elektrischer Energie (Power-to-Heat)

Besonderheit bei ENERTRAG

Der Windwärmespeicher Nechlin wird zu einem Teil mit Überschussstrom von Windenergieanlagen betrieben, sodass die Anlagen nicht abgeregelt werden müssen.

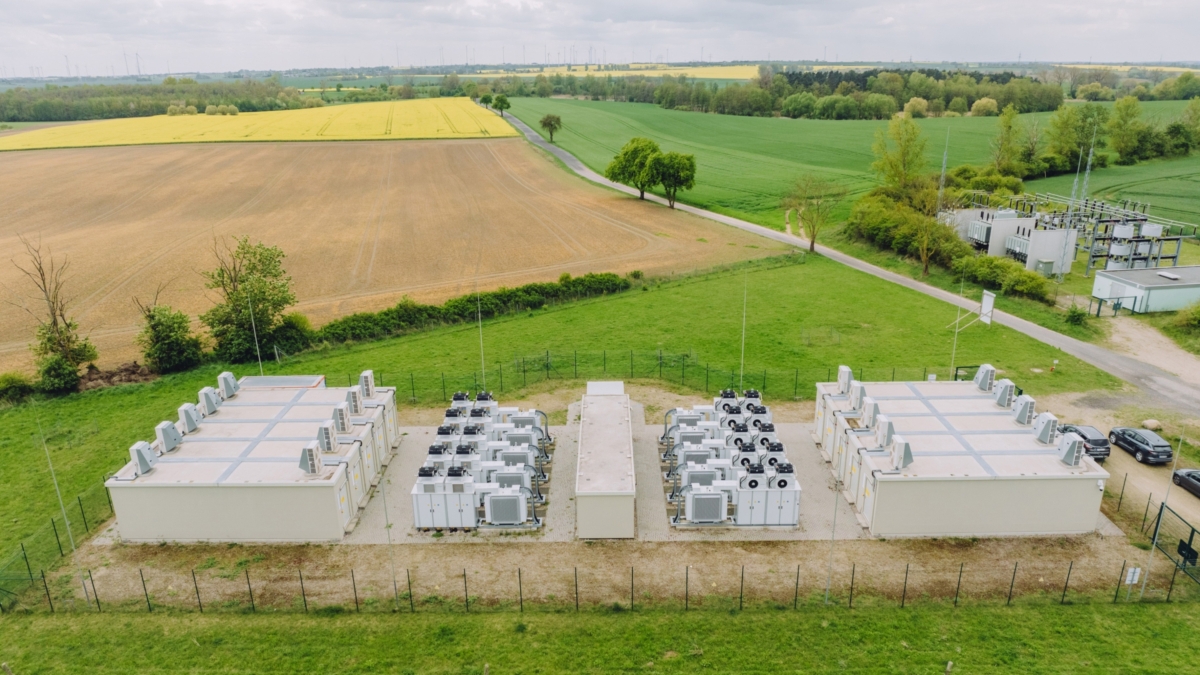

BATTERIESPEICHER

Batteriespeicher Cremzow

Technische Daten

Nennleistung22 MW
Speicherkapazität34,8 MWh
Inbetriebnahme2019
Investitionsvolumen17 Mio €

Funktionsweise

Eine Batterie speichert die Energie aus Erzeugungsanlagen, indem sie diese in chemische Energie um- und bei Bedarf wieder zurückwandelt.

Nutzen im Verbundkraftwerk

  • Batterien gleichen Schwankungen im Stromnetz aus und stellen zusätzliche Leistung bereit
  • Bereitstellung von Systemdienstleistungen wie Schwarzstart und Regelenergie
  • Spitzenlastabdeckung

Besonderheit bei ENERTRAG

Der Batteriespeicher Cremzow bei ENERTRAG ist schwarzstartfähig und kann im Falle des Netzausfalls das Netz wieder aufbauen.

PV Uckermark_ Enertrag LR-36.jpg

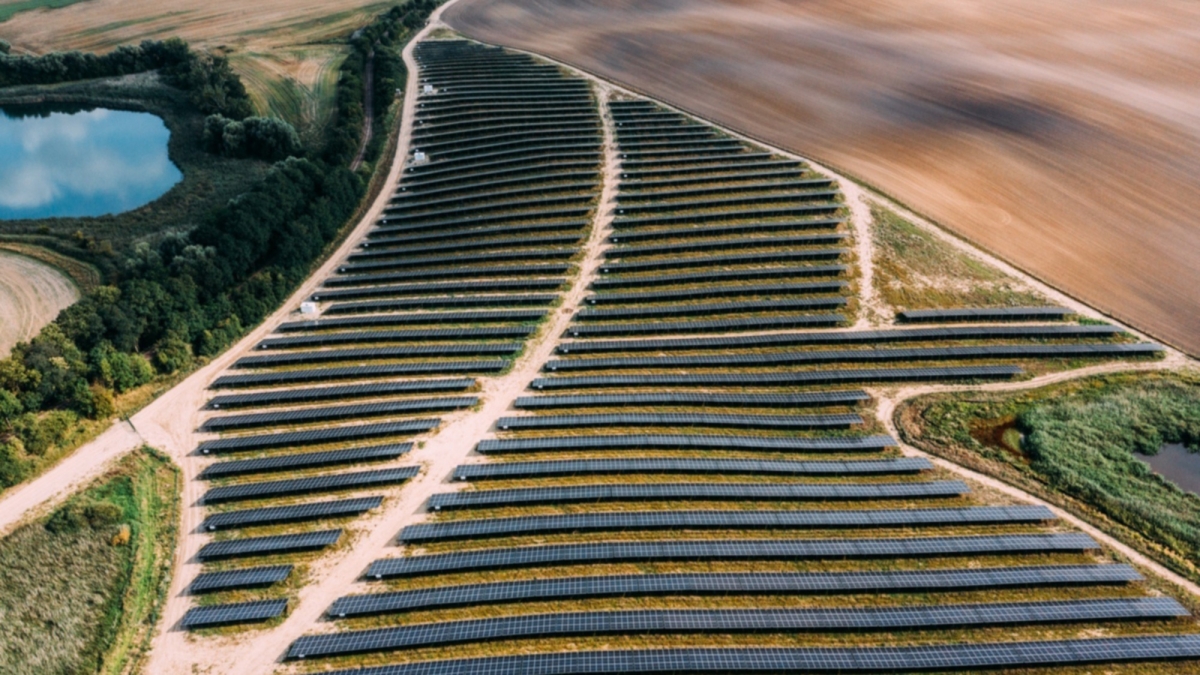

PHOTOVOLTAIKANLAGE

PV-Anlage Kreuz Uckermark

Technische Daten

Nennleistung20 MW
Jahresproduktion20 GWh
Inbetriebnahme2023
Fläche24 ha
Installierte Module 36.300

Funktionsweise

Einfallendes Sonnenlicht wird genutzt, um in Solarzellen elektrische Energie zu erzeugen.

Nutzen im Verbundkraftwerk

  • Gleichmäßige Erzeugung sauberer elektrischer Energie tagsüber
  • In Kombination mit Batterie und H2-Produktion speicherbar

Besonderheit bei ENERTRAG

Durch die Vielzahl von Windkraft- und Photovoltaikanlagen im ENERTRAG Verbundkraftwerk gleichen sich die unterschiedlichen und schwankenden Erzeugungsmuster gegenseitig aus. Dies führt dazu, dass kontinuierlichere Stromerzeugung sichergestellt ist.

Enertrag DT_Drohne - JEWRO LR-71.jpg

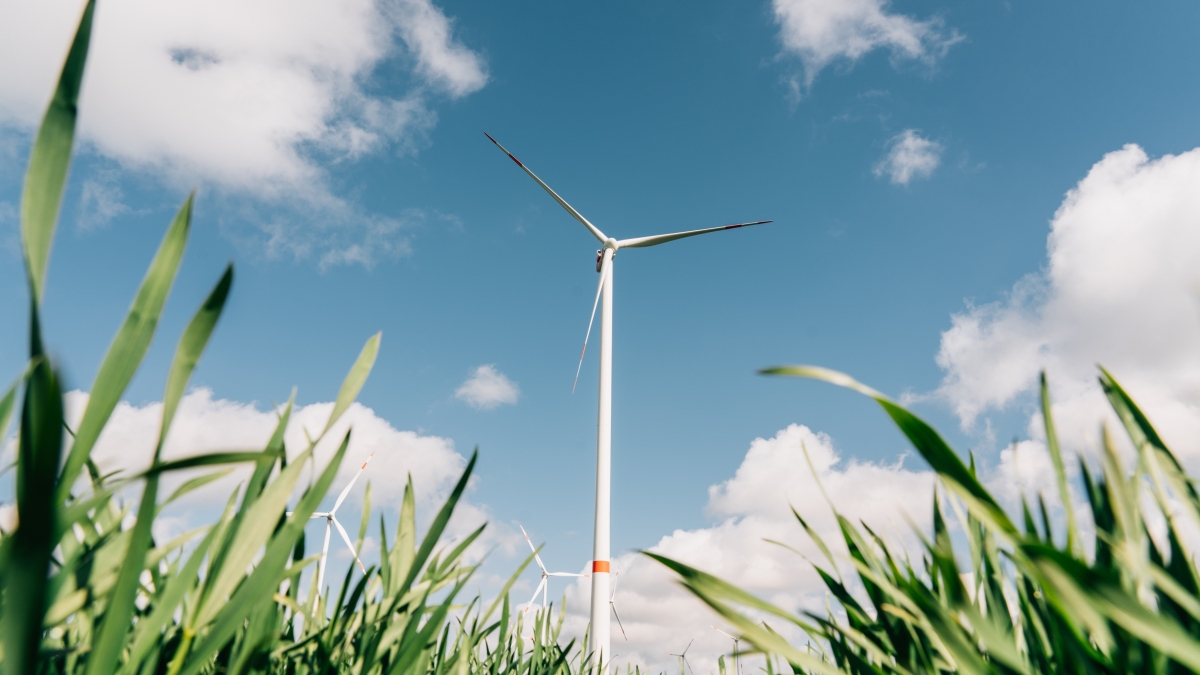

WINDENERGIE

Windenergieanlage GE 5.5/158/5500 (Windfeld Falkenwalde)

Technische Daten

Nennleistung5,5 MW
Jahresproduktion20 GWh
Inbetriebnahme2021
Auslegungslaufzeit>25 Jahre
Nabenhöhe161 m
Rotordurchmesser158 m
Nennwindgeschwindigkeit10-15 m/s
Maximale Windgeschwindigkeit25 m/s

Funktionsweise

Windkraftanlagen nutzen die Kraft des Windes, Rotorblätter, und über diese einen Generator, anzutreiben. So wird elektrische Energie erzeugt.

Nutzen im Verbundkraftwerk

  • Nachhaltige Erzeugung großer Mengen elektrischer Energie
  • Produktion Tag und Nacht möglich
  • Speicherbar in Kombination mit Batterie und Wasserstoffproduktion
Windkraft Uckermark 2024 LR-27.jpg
PV Uckermark_ Enertrag LR-36.jpg
Enertrag Wasserstoff_ JEWRO Photography LR-102.jpg
Leitwarte 2024 LR-9.jpg
Enertrag_Windpark_23 JR_HR-219.jpg

ENERTRAG setzt Energie aus Wind und Sonne sowie grünen Wasserstoff so ein, dass moderne erneuerbare Kraftwerke entstehen, die Menschen und Regionen versorgen.

Das Energiesystem im Detail

Durch die Hybridisierung von Wind- und Sonnenenergie und die Umwandlung von erneuerbarer Energie in speicherbare Energieträger ist das ENERTRAG Verbundkraftwerk® Uckermark in der Lage, erneuerbare Energie bedarfsgerecht und vorhersagbar zu liefern und das Stromnetz zu stabilisieren.

Primärenergie

Das ENERTRAG Verbundkraftwerk® Uckermark erzeugt große Mengen an nachhaltiger Primärenergie aus Wind und Sonne. Tag und Nacht. Die Windfelder und die Photovoltaikanlage Kreuz Uckermark sind durch eigene Leitungen und Umspannwerke miteinander verbunden.

Sammlung und Netzinfrastruktur

Der Strom wird hybrid in lokalen Netzen gesammelt, über Umspannwerke innerhalb des Areals des Verbundkraftwerks zum zentralen Umspannwerk weitergeleitet und dort vorrangig ins Übertragungsnetz eingespeist. Wasserstoffpipelines und Wärmeleitungen können ebenfalls Teil der lokalen Verbundkraftwerks-Netzinfrastruktur sein.

Wandlung

Der Elektrolyseur spaltet Wasser mithilfe von elektrischem Strom in grünen Wasserstoff und Sauerstoff auf. Der Windwärmespeicher wandelt elektrische Energie durch Power-to-Heat in saubere Wärmeenergie um.

Speicherung

Produzieren die Anlagen mehr Energie als im Stromsektor benötigt, wird sie gespeichert – etwa im Batteriespeicher Cremzow, mithilfe eines Elektrolyseurs in Wittenhof als grüner Wasserstoff oder im Windwärmespeicher Nechlin.
Der Batteriespeicher Cremzow ist schwarzstartfähig und kann bei Netzausfall das Netz wieder aufbauen.

Nutzung

Die erzeugte elektrische Energie wird über ein Einsammel-Umspannwerk gebündelt. Für die Weiterleitung an die öffentliche Stromversorgung verbindet das zentrale Umspannwerk Bertikow das ENERTRAG Verbundkraftwerk® Uckermark mit dem nationalen Übertragungsnetz an einem einzigen Übergabepunkt. Wasserstoff wird künftig in die vorbeilaufende EUGAL Pipeline eingespeist. Eine selbstentwickelte Regelung sorgt für stufenlos einstellbaren Energiefluss aus den Erzeugungsanlagen in das Strom- und Gasnetz.
Haushalte und Industrie nutzen den bedarfsgerecht bereitgestellten Strom sowie Wärme aus der lokalen Wärmeauskopplung von Überschussstrom. Der Wasserstoff wird in das zukünftige Wasserstoffnetz eingespeist.

Leittechnik und Steuerung

Die ENERTRAG Leitwarte in Dauerthal überwacht und steuert mit Hilfe der Software Powersystem kontinuierlich den Betrieb des gesamten ENERTRAG Verbundkraftwerk® und seiner Komponenten, einschließlich Energieerzeugung, Umwandlung, Verteilung und Netzverbindung.

Windkraft Uckermark 2024 LR-170.jpg
Windkraft Uckermark 2024 LR-170.jpg

ENERTRAG erzeugt erneuerbare Energie nachhaltig, damit die Erde lebenswert bleibt.

ENERTRAG will Menschen, Natur und die Energiewende nach vorne bringen. Das Ziel: Null Emissionen, überall auf der Welt.

Zahlen & Fakten

622
MW
Nennleistung aus Windenergie
600
km
Stromleitungen im Eigenbestand
560
kW
Elektrolyse
22
MW
Batteriespeicher
24
MW
Nennleistung aus Sonnenenergie

Das Energiesystem der Zukunft

Das ENERTRAG Verbundkraftwerk® ist als skalierbare Lösung global umsetzbar.

Das ENERTRAG Verbundkraftwerk® im Detail

Mehr über die einzelnen Komponenten des ENERTRAG Verbundkraftwerks erfahren und Einblicke in die Projektierung, den Bau und den Betrieb erhalten.

Das Prinzip

Enertrag_Windpark_23 JR_HR-217.jpg

Die optimale Verzahnung von Windenergie, Photovoltaik, grünem Wasserstoff und Wärme.

Die optimale Verzahnung von Windenergie, Photovoltaik, grünem Wasserstoff und Wärme.

Der Energiefluss

ƒ

Mehr über Erzeugung, Speicherung und Nutzung von nachhaltiger, fossilfreier Energie.

Mehr über Erzeugung, Speicherung und Nutzung von nachhaltiger, fossilfreier Energie.

Der Projektprozess


ENERTRAG liefert alle Leistungen aus einer Hand. Angefangen von Flächensicherung über den Betrieb bis zum Repowering.

ENERTRAG liefert alle Leistungen aus einer Hand. Angefangen von Flächensicherung über den Betrieb bis zum Repowering.
